電磁誘導法・電磁波レーダ法によりコンクリート内部にある鉄筋の位置やかぶり厚さ、鉄筋径の推定などを行います。

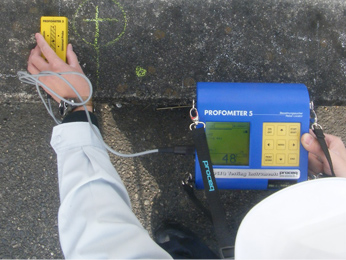

使用装置 プロフォメーター
内容 鉄筋の位置・かぶり厚・径の推定

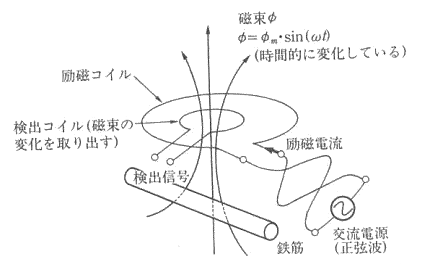

電磁誘導法は電磁波レーダ法に比べて、鉄筋径の推定が可能であり(但し、かぶり厚さによる)、コンクリート中に空隙や豆板等があっても鉄筋位置の推定が可能であるなどの特徴をもちます。
日本建築学会では、既存のコンクリート構造物を対象とした電磁誘導法によるコンクリート中の鉄筋位置及び鉄筋径の測定方法(案)を提案し、さらにこれを基に、工事中のかぶり厚さを測定する方法として、電磁誘導法によるコンクリート中の鉄筋位置の測定方法(JASS 5 T-608)を定めています。

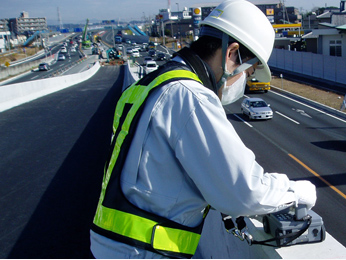

使用装置 RCレーダ、ハンディサーチ、ストラクチャスキャン
内容 鉄筋の位置・かぶり厚

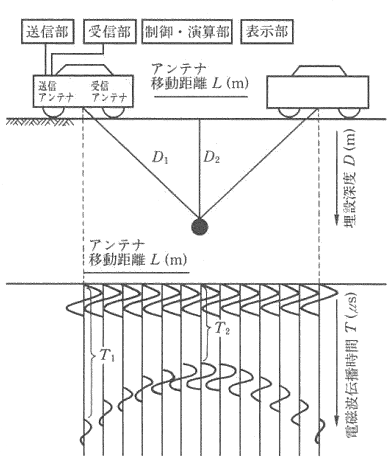

レーダ波形

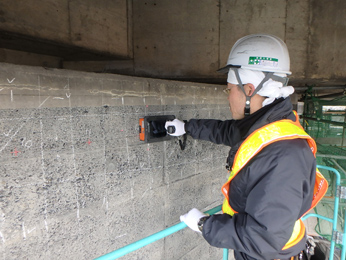

電磁波レーダ法はコンクリート構造物の鉄筋などの埋設物およびコンクリートの部材厚、空洞等の調査方法の一つです。
RCレーダから発せられた電磁波は電気的性質の異なる目標物の境界から反射し戻ってきます。この戻ってきた信号を解析することにより、目標物の存在、位置などを把握することができます。
測定装置によっては作業者の技量や経験により結果が異なる場合があります。
