非破壊試験では超音波測定器やリバウンドハンマーを用いてコンクリート圧縮強度を推定します。
また、実構造物の圧縮強度については、コンクリートコアを採取して第三者機関で圧縮試験を行います。

超音波測定器による強度推定

使用装置 エルソニック(東横エルメス社製)   内容 超音波伝搬速度の測定

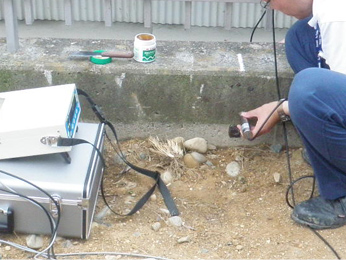

使用装置 エルソニック(東横エルメス社製)
内容 超音波伝搬速度の測定

超音波測定器による強度推定

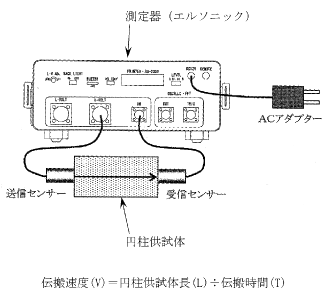

コンクリートの圧縮強度とコンクリート中の超音波の伝搬速度には相関性があり、強度の低いコンクリートは超音波の伝搬速度が遅く、強度の高いコンクリートは伝搬速度が速い傾向にあります。

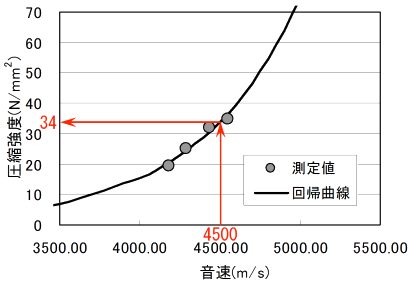

新設構造物については『超音波法(土研法)による新設の構造体コンクリート強度測定要領(案)』による強度推定を行います。またデータを保存し、維持管理にも摘要することで強度を把握することができます。

  • コンクリートの種類毎に円柱供試体を用いて回帰式を作成する必要があります。
  • コンクリートの緻密性を評価することができます。
  • 維持管理の段階で強度を把握することができます。

超音波測定器による強度推定

コンクリートの品質と超音波伝播速度

超音波伝播速度(m/sec) コンクリートの品質
4600以上
3700〜4600
3100〜3700 やや良
2100〜3100 不良
2100以下 不可

リバウンドハンマーによる強度推定

使用装置 シュミットハンマー   内容 反発度の測定

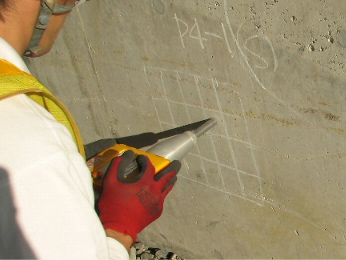

使用装置 シュミットハンマー
内容 反発度の測定

コンクリートの表面をリバウンドハンマー(シュミットハンマー)によって打撃し、その反発度から圧縮強度を推定することができます。コア採取による強度試験が困難な場合や多くの箇所で強度推定が必要な場合等に用いられます。 リバウンドハンマーによる強度推定の特徴 ・測定が簡便容易に行えます。

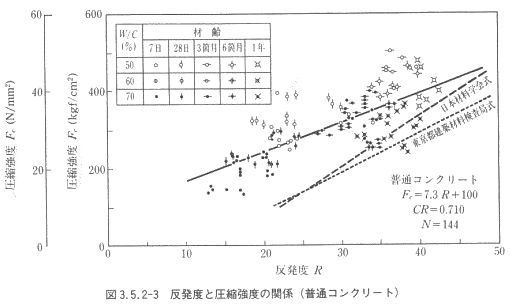

  • 反発度から圧縮強度を求める換算式から圧縮強度を推定します。
  • 表面の凹凸、付着物がある場合は取り除く必要があります。
  • 硬度から強度を推定する方法であり、他の測定方法に比べ精度はやや低い。
    (3N/mm² 程度の誤差を生じる場合があります)
  • 使用骨材、配合、施工、環境条件など多くの影響を受けるため、コア採取して実強度との比較や表層コンクリートと内部コンクリートとの差異を観察することが望ましい。

リバウンドハンマーによる強度推定

コンクリートコア採取による実構造物の圧縮強度の測定

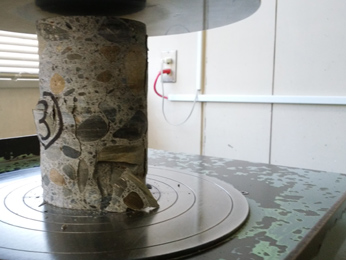

コンクリートコア採取による実構造物の圧縮強度の測定

弊社では自社の担当技術員がコアを採取し、 第3者機関で圧縮強度試験を行います。
